HJXH-E1/U信號繼電器

文章類別：HJXH型信號繼電器

文章概述

產品型號：HJXH-E1/U
復歸方式：手動復歸
動作信號：直流電壓
額定電壓：DC24V、48V、110V、220V

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

HJXH-E1/U信號繼電器適用于直流操作的繼電保護和自動控制線路中，作為信號指示用，有多組動合保持觸點，滿足現場指示和遙信要求。HJXH-E1/U采用導軌安裝結構，具有接線方便、多個拼接、整定精度高、動作準確等特點。

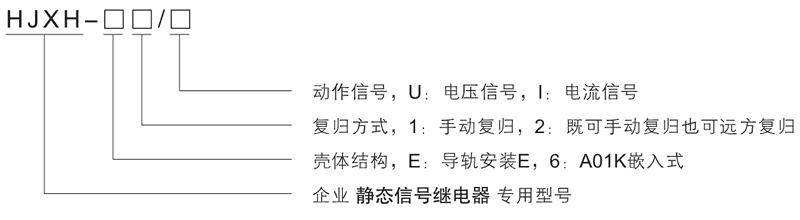

HJXH-E1/U型號及其含義

HJXH-E1/U主要特點

■動作速度快，克服了原電磁式繼電器不能指示真空開關快速動作信號的缺陷。
■既具有就地復歸方式，又具有遠方復歸方式，可實現遠程控制。
■HJXH-E1/U的復歸方式有通電與斷電兩種，以便用戶靈活選擇。
■既有電保持，又有磁保持，信號記憶可靠，帶有多組動合觸點，既可接入LED光字牌或白熾燈光字牌，也能滿足遠傳要求。
■電流啟動型啟動電流通用范圍寬（10mA~4A），極大地便于用戶選型和壓縮庫存。
■可導軌安裝也可面板開孔安裝。

HJXH-E1/U復歸方式及動作信號類型

型號	復歸方式	動作信號	額定值
HJXH-61/U	手動復歸	直流電壓信號	DC24V、48V、110V、220V
HJXH-61/I	手動復歸	直流電流信號	10mA~4A
HJXH-62/U	手動復歸或遠方復歸	直流電壓信號	DC24V、48V、110V、220V
HJXH-62/I	手動復歸或遠方復歸	直流電流信號	10mA~4A
HJXH-E1/U	手動復歸	直流電壓信號	DC24V、48V、110V、220V
HJXH-E1/I	手動復歸	直流電流信號	10mA~4A
HJXH-E2/U	手動復歸或遠方復歸	直流電壓信號	DC24V、48V、110V、220V
HJXH-E2/I	手動復歸或遠方復歸	直流電流信號	10mA~4A
HJXH-E1/UD	手動復歸	直流電壓信號	DC24V、48V、110V、220V
HJXH-E1/ID	手動復歸	直流電流信號	10mA~4A
HJXH-E2/UD	手動復歸或遠方復歸	直流電壓信號	DC24V、48V、110V、220V
HJXH-E2/ID	手動復歸或遠方復歸	直流電流信號	10mA~4A

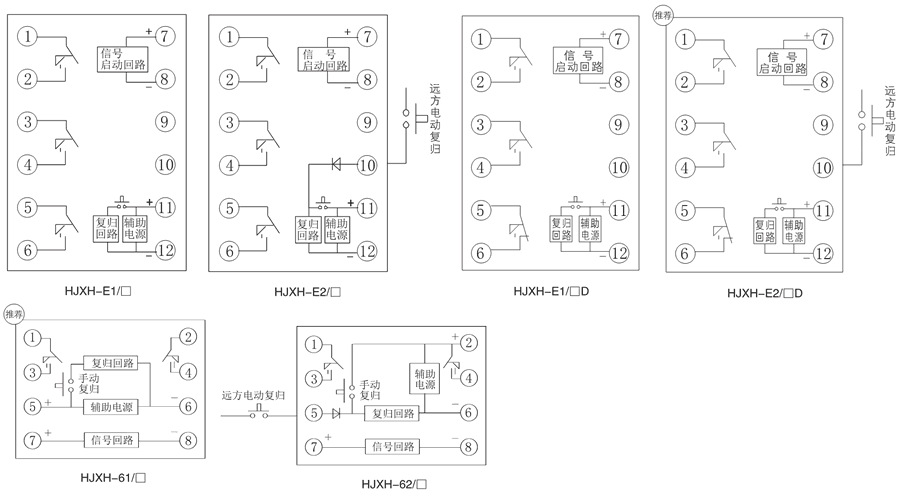

接線圖

HJXH-E1/U技術參數

額定參數
啟動方式	直流電壓、直流電流
電壓型啟動值	DC24V、48V、110V、220V可選
電流型啟動值	10mA~4A通用范圍
輔助電源電壓	AC/DC：110V、220V
復歸值	90%輔助電源電壓
動作時間	≤15ms
電流型功耗	接通期間<3W
電壓型功耗	接通期間<1W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
