首頁> 產品中心>光伏二次設備

聯系我們

  • 光伏箱變測控裝置
  • 所屬類別:光伏二次設備
  • 工作電源

    110V、220V(AC或DC)

    額定頻率

    50Hz

    開關量電壓

    AC:110V、220V,DC:24V、48V、110V、220V

    電壓遙測

    0.5級

    電流遙測

    0.5級

    通信接口

    2路以太網接口,11路RS485接口

    我要詢價留言

  • 光伏箱變測控裝置

  • 32位DPS 采用32位DSP+ARM高性能雙核處理器。

  • 通訊方式 2路以太網接口,11路RS485接口。

  • 實現與監控系統通信 與當地監控計算機系統或保護信息子站系統通信任務。

  • 測控保護于一體 集測量、控制、保護,實時監控、測量、控制、故障檢測等。

  • 事件記錄 64次故障及動作報告,64次故障波形,1024次自檢報告,1024次變位報告,1024次最新遙控報告。

  • 智能I/O 采用內部高速總線和智能I/O,裝置硬件配置靈活,具有通用、易于擴展、易于維護的特點。

  • 調試維護方便 具有友好的人機接口,具備方便的現場裝置測試功能,包括遙信試驗,出口傳動試驗和遙測信號試驗等。

  • 規約轉換 可根據工程需要實現規約轉換,并通過規約轉換,實現站控層和間隔層之間的數據交換。

  • 光伏箱變測控保護裝置概述

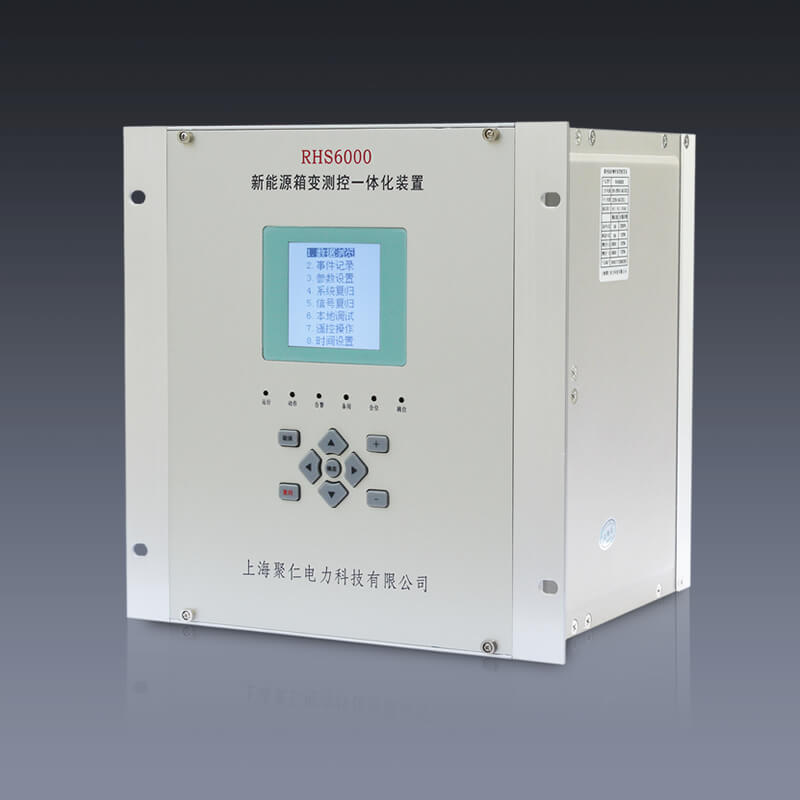

    RHS6000箱變保護測控一體化裝置適用于35kV及以下電壓等級的非直接接地系統或小電阻接地系統中新能源電站(風電場、光伏發電站等)中升壓箱式變電站(雙繞組或高壓側繞組和低壓側雙分支繞組等)的智能保護及測控。集保護、測控、計量、通信管理、環網交換機等多種功能,可組屏安裝也可在開關柜就地安裝。

    項目 功能說明
    保護功能 低壓側兩個繞組的完整保護功能:三段式過電流保護、過負荷保護、反時限過流保護、負序過電流保護、低電壓保護、TV斷線檢測告警
    高壓側繞組的完整保護功能: 三段式過電流保護、過負荷保護、反時限過流保護、負序過電流保護、零序電流保護、零序反時限保護、低電壓保護、TV 斷線檢測告警
    重瓦斯跳閘、輕瓦斯告警、超高溫跳閘、 高溫告警、 油位低告警、油位高告警、壓力釋放告警和六路備用非電量保護
    測控功能 箱變低壓側兩組獨立的測量點:IA、IB、IC、UAB、UBC、UCA、P、Q、F、COSΦ等模擬量遙測及有功電度、無功電度等
    箱變高壓側獨立的測量點:IA、IB、IC、UA、UB、UC、P、Q、F、COSΦ等模擬量遙測及有功電度、無功電度等
    6路4-20mA輸入(后3路可配為Pt100輸入)
    40路遙信開入,開入電壓AC/DC220V通用
    2路非電量直跳功能出口
    6路通用繼電器出口
    故障錄波
    通信功能 采用IEC60870-5-103、IEC61850和Modbus
    通訊規約(IEC61850訂貨須注明)
    2路電以太網接口、11路 485 接口
    光纖自愈以太環網功能
    交流輸入
    交流電流
    相序 ABC

    額定頻率 50Hz
    額定電流(In) 1A 5A
    線性范圍 0.05In~30In 0.05In~30In
    連續過載能力 3In 3In
    10s過載能力 30In 30In
    1s過載能力 100In 100In
    動穩定電流(半波值) 250In 250In
    額定電流下的功耗? (@In) < 0.15VA/相 < 0.25VA/相
    交流電壓
    相序 ABC
    額定頻率 50Hz
    額定電壓(相間Un) 270/380/690Vac
    線性范圍 3.8~456V
    連續過載能力 456V
    10s過載能力 494V
    1s過載能力 532V
    額定電壓下的功耗 < 0.5VA/相
    供電電源
    類型 直流 交流
    額定電壓 110Vdc,220Vdc 220Vac,110Vac
    輸入范圍 80%Un~120%Un 80%Un~120%Un
    紋波 ≤額定電壓的 15% ≤額定電壓的 15%
    功耗 普通 帶通信管理 普通 帶通信管理
    <8W(靜態) <16W(靜態) <8W(靜態) <16W(靜態)
    <12W(動態) <23W(動態) <12W(動態) <23W(動態)
    開關量輸入
    額定電壓 DC24V、DC48V、DC110V、DC220V、AC220V、AC110V
    最大允許電壓 120% Un
    啟動電壓 55%Un~70%Un
    返回電壓 <55%Un
    額定電壓 24V 48V 110V 220V
    額定電流 1.2mA 2.4mA 1.1mA 2.2mA
    耐壓水平 弱電:500Vac;強電:2000VAC,2800VDC
    防抖時間 <1ms
    開關量輸出
    輸出接點分類 跳閘,信號輸出
    輸出形式 無源接點
    額定電壓 380Vac,250Vdc
    開觸點耐壓 > 1000V RMS,1 分鐘
    連續載流能力 5A@380Vac,5A@250Vdc
    沖擊過流能力 6A@3s、15A@0.5s、30A@0.2s?
    動作時間 <8ms
    返回時間 <5ms
    斷弧能力(250Vdc 時) 0.65A@48Vdc、0.30A@110Vdc、0.15A@220Vdc
    電氣壽命 10000 次
    遙測計量等級
    電流/電壓 0.5 級
    頻率 0.01Hz
    其它 1.0 級

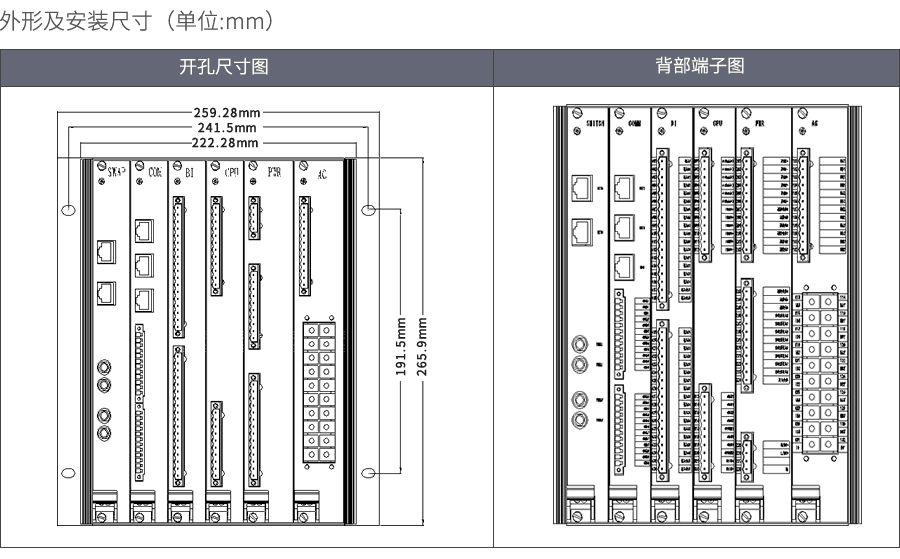

    RHS6000光伏測控裝置外形及安裝尺寸
