產品目錄

小型化保護裝置

適用范圍

10KV環網柜

外形款式

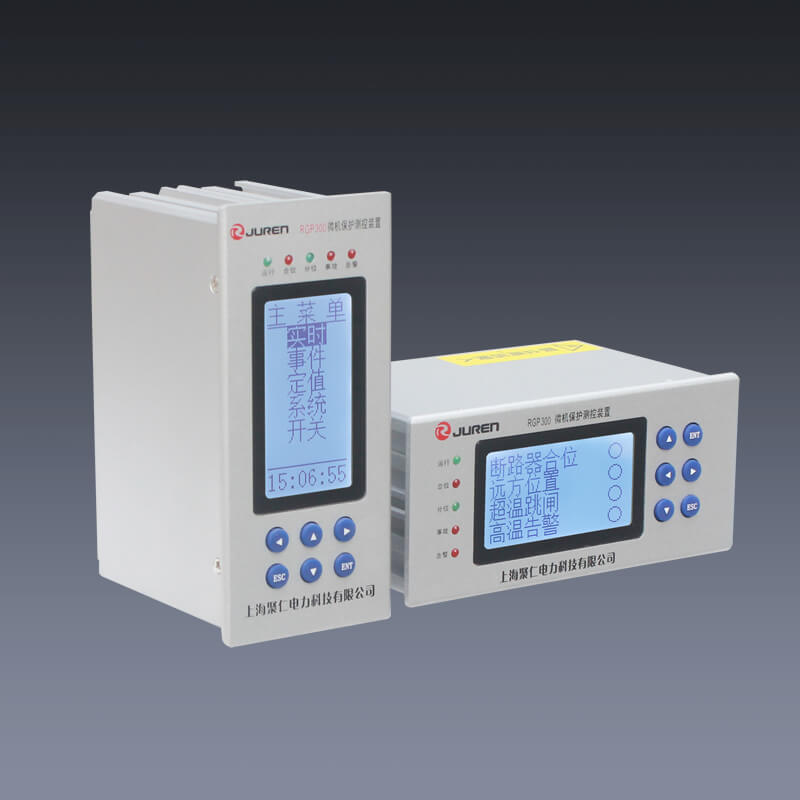

橫、豎兩款可選

遙測量等級

電流、電壓（0.5級）

遙信分辨率

小于2ms

信號輸入方式

無源節點

通訊接口

RS485/CAN口（MODBUS規約）

小型化保護裝置概述

用于電力系統35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT、備用電源投切等一次設備提供保護功能。安裝在固體柜、充氣柜、等各種空間狹小的環網開關柜上。RGP300系列保護裝置分為微機綜合保護、線路保護、站用變（配變）保護、異步電機保護，電容器保護，備自投保護等，訂貨時需說明。

小型化保護裝置特點

32位DPS 采用高速32位DPS數字信號處理器，可靠性高。

通訊方式采用MODBUS通訊規約的CAN和RS485通訊方式。

2U定制殼體殼體小巧精致、安裝簡易、適用于種種小型開關柜。

多種保護綜合保護、線路保護、站用變、異步電動機、電容器保護等。

事件記錄顯示最近發生的64個事件，裝置掉電后事件記錄不丟失。

人機接口背光128*64液晶顯示器，全中文菜單操作界面。

過流保護任意一相電流大于設定值，經可設定的延時時間，保護動作。

速斷保護任意相電流大于定值，保護功能投入就動作與跳閘。

PT斷線檢測具有PT斷線檢查功能，檢測到PT斷線時，發出告警信號。

非電量保護設有非電量保護，包括重瓦斯跳閘和超溫跳閘。

型號說明及含義

RGP300微機保護裝置型號說明及含義

保護功能說明

產品名稱	裝置保護功能
綜合保護裝置	速斷保護、兩段式過流段保護、過負荷告警、反時限過負荷、零序過流、過壓保護、失壓保護、零序過壓保護、PT斷線
線路保護裝置	速斷保護、兩段式過流段保護、三段式零序過流保護、三相一次重合閘、合閘后加速功能、過負荷保護、過壓保護、失壓保護、PT斷線
站用變(配變)保護裝置	速斷保護、兩段式過流段保護、過負荷告警、反時限過負荷、零序過流、過壓保護、失壓保護、零序過壓保護、PT斷線
異步電動機保護裝置	短路保護、啟動時間過長保護、兩段式過流段保護、低壓保護、過壓保護、零序電流保護、反時限過流保護、過熱保護、零序過壓保護、自啟動保護、PT斷線
電容器保護裝置	兩段式過流段保護、零序過流保護、零序過壓保護、過壓保護、失壓保護、PT斷線
PT監測保護裝置	TV自動并列、低電壓保護、接地保護、TV斷線保護、手動解列、手動并列

工作電源
電壓范圍	AC/DC：85～265V（可定做輔助電源DC24、DC48，訂貨時說明電壓要求即可）
正常功耗	＜5W
額定頻率	50Hz
交流電流回路
額定電流	5A（額定電流為1A時必須訂貨時說明電流要求即可）
功率消耗	＜0.5VA/相（In=1A），＜1VA/相（In=5A）
過載能力	2倍額定電流（連續工作），10倍額定電流（允許10s），40倍額定電流（允許1s）
交流電壓回路
額定電壓	57.7V或100V（訂貨時說明電壓要求即可）
功率消耗	＜0.5VA/相（額定電壓下）
過載能力	1.2倍額定電壓，連續工作
遙測量計量等級
電流	0.5級
電壓	0.5級
環境條件
正常溫度	-10℃～55℃
極限溫度	-30℃～70℃
存儲溫度	-40℃～85℃
相對濕度	≤95%，不凝露
大氣壓力	80～110kPa

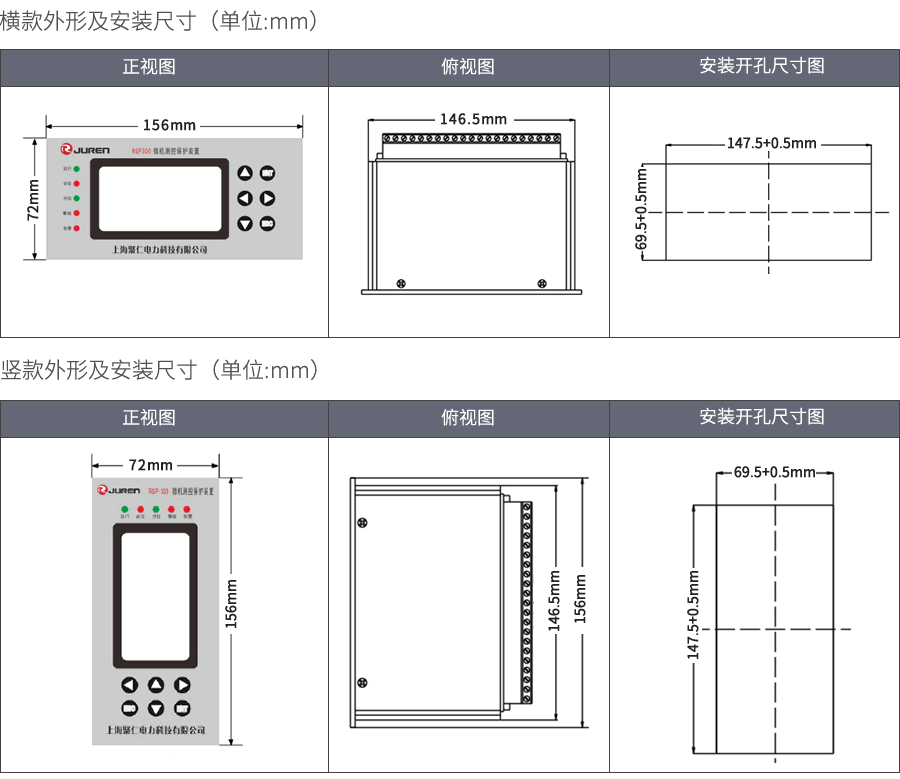

RGP300小型微機保護裝置外形及安裝尺寸
