交流電壓
100V或220V
交流電流
5A或1A
工作頻率
50Hz/60Hz
測量精度
電流、電壓<0.5%
動作時間
≤40ms(1.5倍定值)
通訊接口
RS485(可選配以太網口)

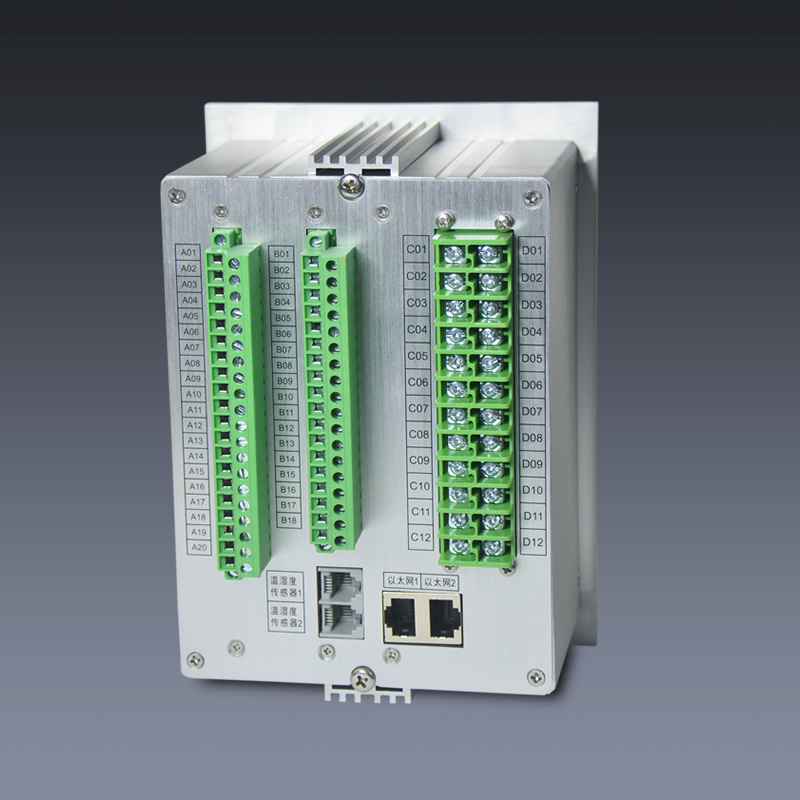

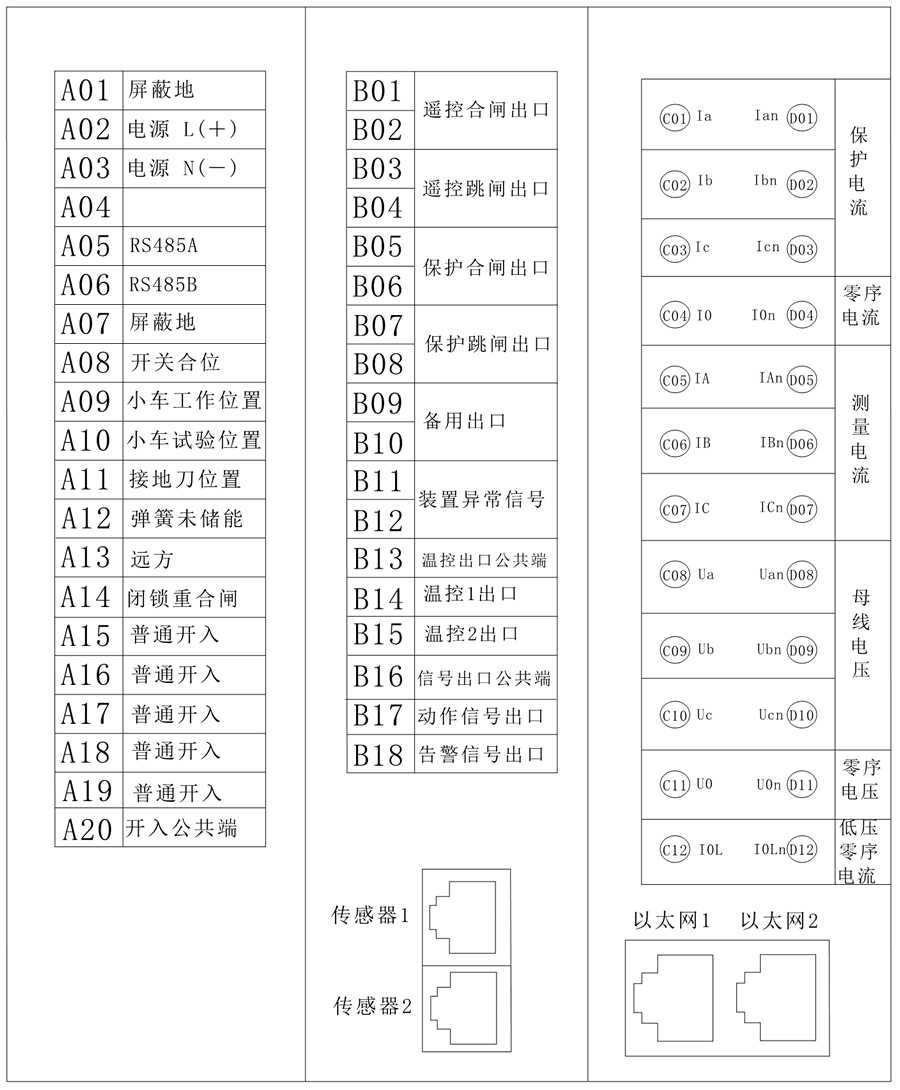

●12路智能開關量輸入
開入顯示名稱可編程,并提供用戶功能定義,方便現場靈活接線。
●獨立開出回路
配備10路的獨立開出回路。

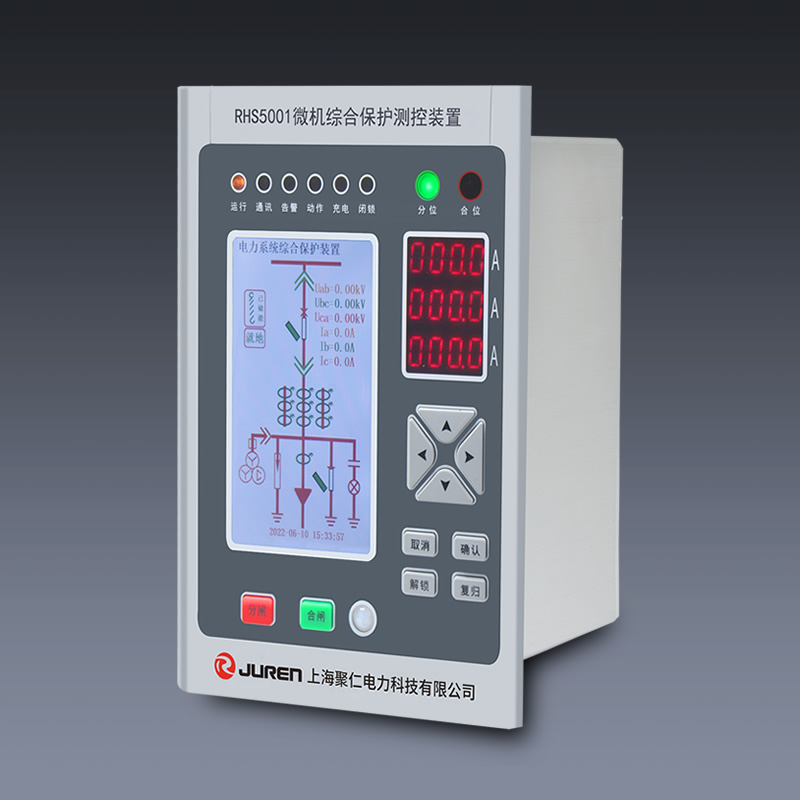

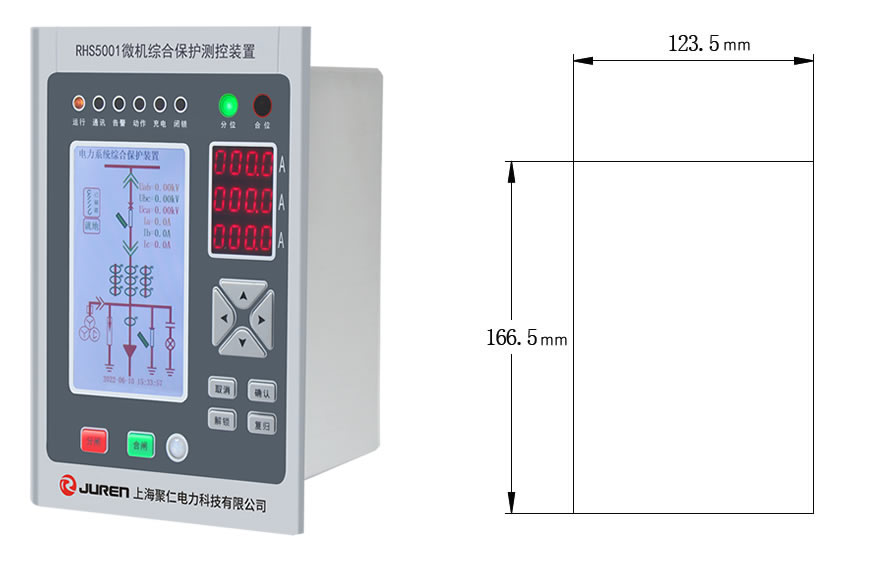

●800×480高分辨率彩色大液晶
能顯示一次系統圖,顯示界面清晰、豐富,多層菜單顯示,人機界面友好。
●具備故障錄波功能
可將所錄波形在液晶上顯示,方便用戶分析故障原因,最多可記錄50 條錄波數據。
●帶3個數碼管
可顯示電流值,為用戶節約一塊電流表,如無測量CT則轉換顯示保護電流值。
●可配備兩個溫濕度傳感器
可監測柜內兩個不同位置的溫濕度,并控制加熱器工作,標準只配置一路。
●配備一個紅外傳感器
監測到人體時裝置自動點亮液晶。
●可選配兩路以太網
一主一備使用。
●配備大容量的非易失存儲器
保證記錄100次歷史事件記錄,100條開入變位,50條操作事件,記錄內容詳細,掉電不丟失數據。
●具備完善的動靜態自檢功能
在線監視裝置各部分工作狀況,保證了裝置的工作可靠性。
●RS-485通訊總線接口
向用戶提供開放的通訊協議,方便實現SCADA 功能。
●保護配置靈活齊全
各種保護功能均可以通過控制字自由投退。
●完善的測控功能
可以測量電壓、電流、有功功率、無功功率、視在功率、功率因數等電氣參數。
序號 | 名稱 | 配置 | 說明 |
1 | 三段式過流保護 | ● | 可選復合電壓閉鎖 |
2 | 三段式零序過流保護 | ● | |
3 | 二段式低壓零序過流 | ● | 變壓器用 |
4 | 負序過流 | ● | |
5 | 過負荷保護 | ● | |
6 | 反時限過流保護 | ● | |
7 | 零序反時限過流 | ● | |
8 | 后加速 | ● | |
9 | 低電壓保護 | ● | |
10 | 過電壓保護 | ● | |
11 | 零序過壓保護 | ● | |
12 | 斷線監測 | ● | 可檢測PT斷線和操作回路斷線 |
13 | 重合閘 | ● | |
14 | 電動機過熱保護 | ● | |
15 | 電動機啟動過長 | ● | |
16 | 非電量保護 | ● | |
17 | 遙信、遙控、遙測 | ● | |
18 | 故障錄波 | ● | |
19 | 事件記錄 | ● | |
20 | 溫濕度控制 | ● |
觸點形式
2付轉換觸點、3付轉換觸點
整定范圍
1~99.9A,0.1~9.99A
返回系數
0.85~0.95
返回時間
不大于27ms
功率消耗
交流回路功耗小于0.5VA(交流額定值5A時)
安裝方式
導軌安裝
交流輸入電壓
85~265VAC
直流輸出電壓
24V、48、110V、220V
瞬間功率
400W、600W、800W(可選)
工作頻率
50Hz±10%
電池容量
內置24V,12AH電池
電網頻率
50Hz±10%
觸點形式
2副獨立延時轉換觸點、1副瞬動轉換觸點
延時范圍
0.02~9.99S(極差0.01S)
AC電壓范圍
110V、220V
DC電壓范圍
110V、220V
安裝結構
嵌入式插拔結構
接線方式
板前/板后接線
