防逆流保護裝置

所屬類別：光伏二次設備

適用范圍

新能源并網系統

工作電源

85V~265V（AC/DC）

保護功能

被動孤島檢測、過流、過負荷、過電壓、低電壓等

通訊功能

RS485總線

正常功耗

<5W

額定頻率

50Hz

我要詢價留言

產品詳情
相關產品
產品類別
項目業績

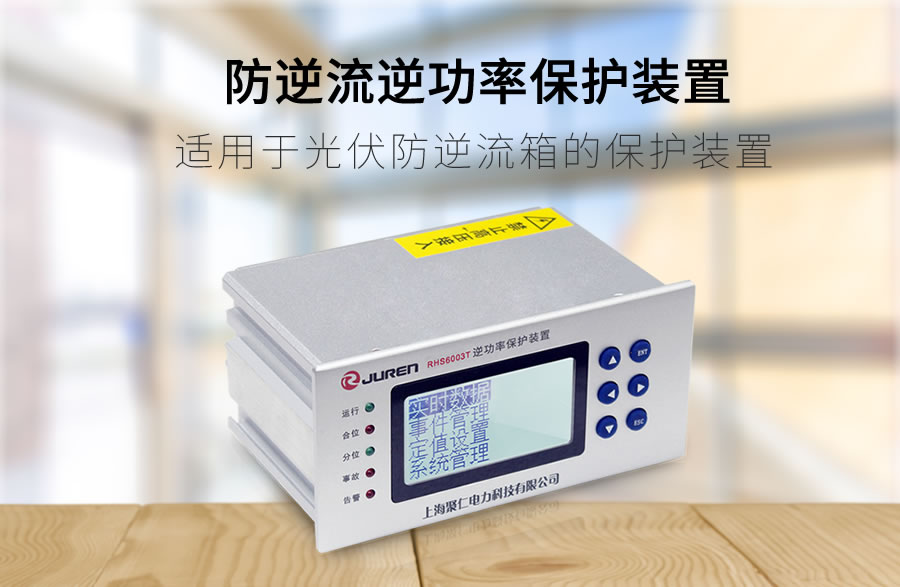

防逆流保護裝置概述

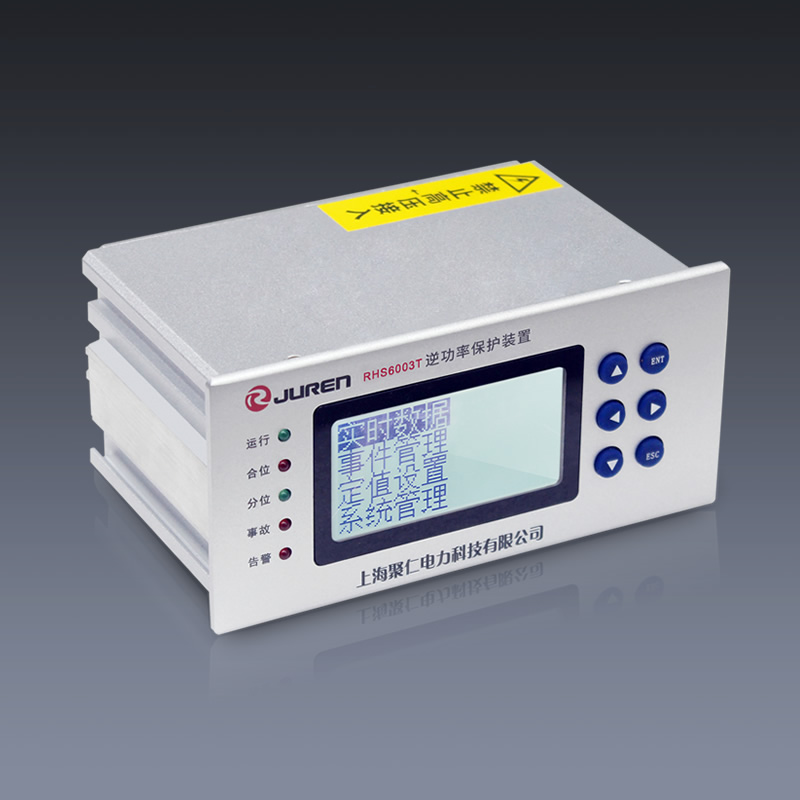

RHS6003T防逆流保護裝置又稱為逆功率保護裝置，安裝于防逆流光伏箱中。實現光伏發電系統的“自發自用,余電不上網”。作用為檢測并網點的功率，當反方向出現功率時，即為逆功率，達到保護定值后，跳開并網開關，防逆流保護裝置可實現光伏防逆流功能。防逆流保護裝置是一種電力保護技術，主要用于防止電力系統中逆流的發生以保護設備和系統的安全，通常在交流側安裝一個防逆流裝置監測電流流向，來控制光伏逆變器的直流端發電。
防逆流保護裝置技術

主要保護功能

序號	功能說明
01	過流I（速斷）方向保護
02	過流II（限時電流速斷）方向保護
03	過流III（定時限過流）方向保護
04	過負荷保護
05	零序電流保護
06	過電壓保護
07	低電壓保護
08	自動有壓合閘
09	被動孤島檢測
10	系統失電保護
11	非電量保護
12	過頻I段保護
13	過頻II段保護
14	低頻保護
15	逆功率保護
16	TV斷線保護
17	諧波保護
18	正序分量閉鎖保護

防逆流保護裝置在防逆流光伏箱中的作用

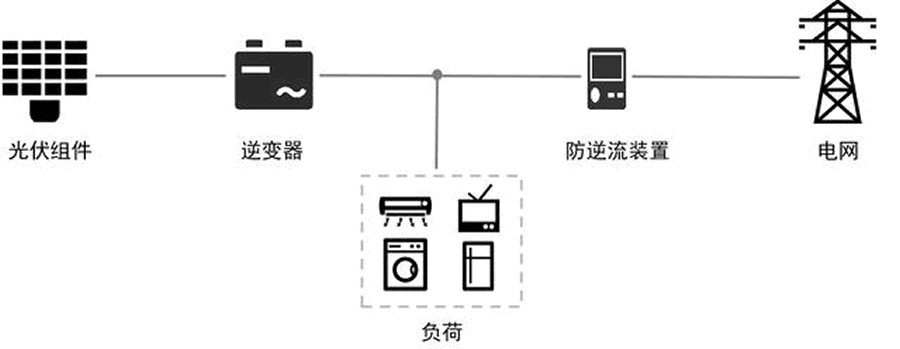

防逆流控制器其通過監測產權分界點功率的實際值，與設定的整定控制功率臨界定值進行比較，用于光伏發電系統的自動投入/切除。達到控制產權分界點的功率方向防止余電上網及提高新能源發電消納水平的目的。其工作原理為：
●通過檢測產權分界點實時正向功率P(電網系統指向用戶為正向)，將P與控制功率定值Pset進行比較。
●當P值為負且≥-Pset時，進入投入判據，若光伏已處于投入運行狀態，則執行斷開開關的操作結束。
●當P值為正且≥Pset時，進入投入判據，若光伏已處于投入運行狀態，則執行結束；若光伏未處于投入運行狀態，則執行合上開關的操作。

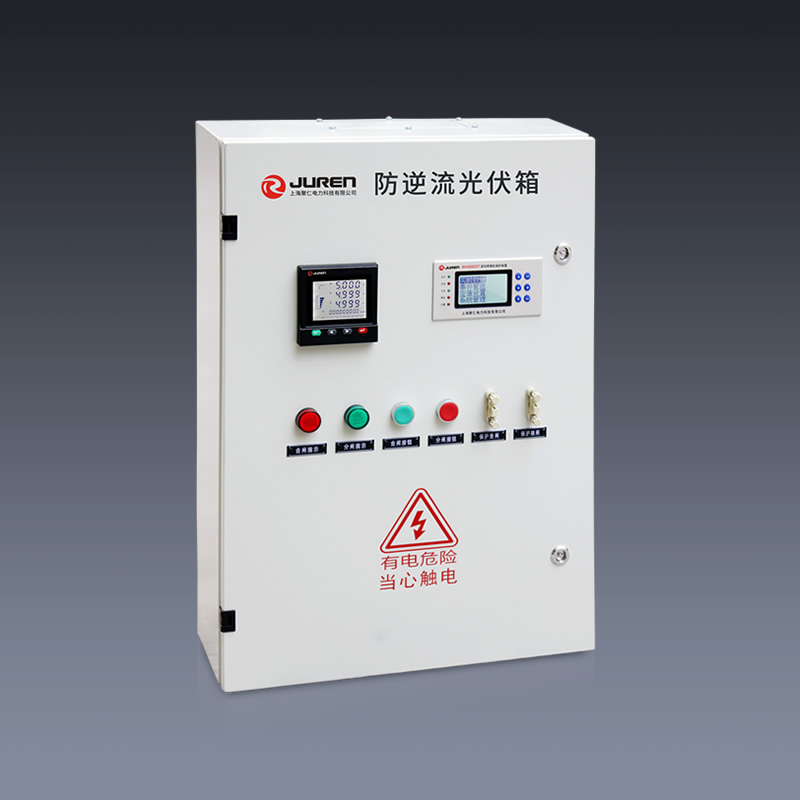

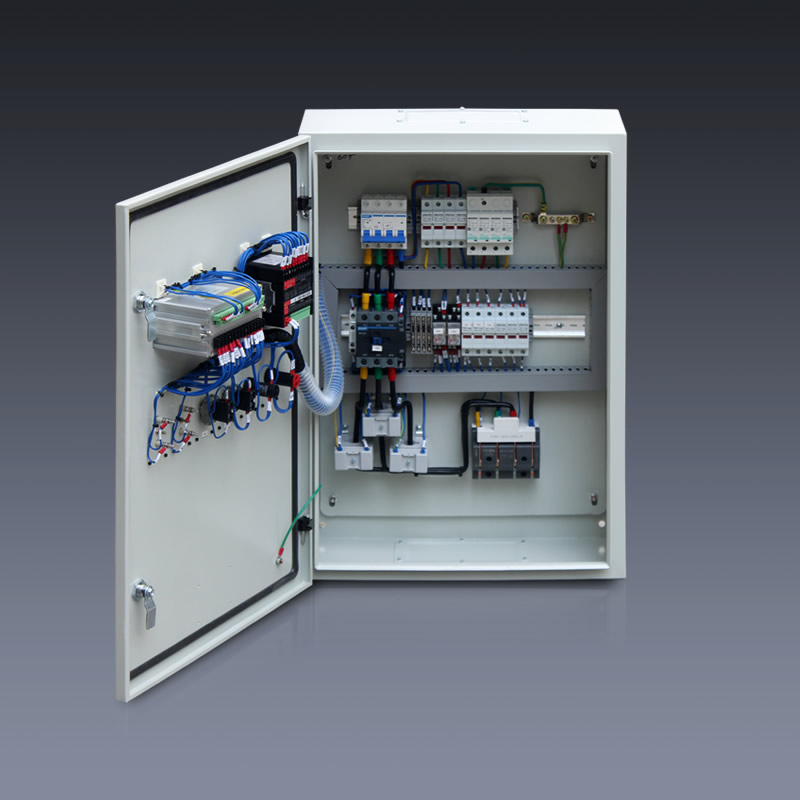

防逆流光伏箱實物圖防逆流光伏箱內部結構圖

防逆流光伏箱的主要硬件

防逆流保護裝置
用于檢測產權分界點的電流、電壓等數據，計算出實時功率值、功率方向等。

多功能儀表
用于查看當前實時光伏發電電壓、電流、功率等數據，還用于發電電度的計算。

浪涌保護器
用于保護當前柜體內的電子設備、儀器儀表、通訊線路。

隔離刀閘
用于建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。

輸入開關
用于光伏發電輸出時的短路、接地保護。

并網接觸器
配合防逆流控制器斷開、合上光伏發電系統，適用于頻繁操作。

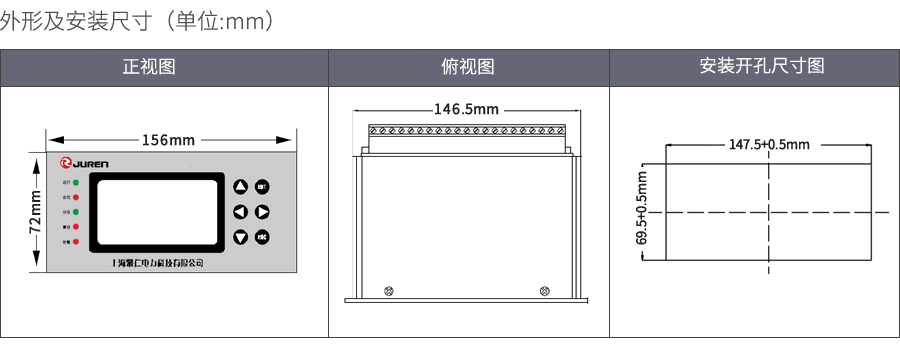

防逆流保護裝置技術參數

工作電源
電壓范圍	AC/DC：85～265V
正常功耗	＜5W
額定頻率	50Hz
交流電流回路
額定電流	5A（額定電流為1A時必須訂貨時說明電流要求即可）
功率消耗	＜0.5VA/相（In=1A），＜1VA/相（In=5A）
過載能力	2倍額定電流（連續工作），10倍額定電流（允許10s），20倍額定電流（允許1s）
交流電壓回路
額定電壓	100V或400V（訂貨時說明電壓要求即可）
功率消耗	＜0.5VA/相（額定電壓下）
過載能力	1.2倍額定電壓，連續工作
遙測量計量等級
電流	0.5級
電壓	0.5級
環境條件
工作溫度	-20℃～+60℃
存儲溫度	-25℃～+70℃
濕度	5～95%RH
