  • RGP110無源自供電保護裝置
  • 所屬類別:微機保護裝置
  • 適用范圍

    沒有輔助工作電源的10KV小電流接地系統

    工作電源電壓

    85~264V(AC或DC)

    交流電流回路

    5A

    自供電額定電流

    5A

    開關量輸入回路

    48VDC

    通訊接口

    RS485/CAN口(MODBUS規約)

    我要詢價留言

  • 無源自供電保護裝置概述
    適用于沒有輔助工作電源的10kV及以下電壓等級的小電流接地系統,作為各類電氣設備和線路的主保護或后備保護。
    無源自供電保護裝置特點
  • 三段過流保護 I段電流速斷、II段限時速斷、III段定時限過流。

  • 高溫告警 出現高溫時RGP160發出高溫告警。

  • 故障跳閘信號 電氣設備發生故障跳閘時微機保護發出故障跳閘信號。

  • 定時限Ix過流保護 變壓器低壓側接地短路時的零序電流較大,保護動作后跳閘。

  • 非電量保護 提供了五路非電量保護,作為非電量保護,保護可獨立投退。

  • 重合閘保護 在三段過流保護動作跳閘后才啟動,必須在充電完成后動作。

  • 反時限Ix過流保護 中性點或低壓側零序一般采用反時限特性曲線。

  • 裝置故障信號 當RGP160裝置發生故障時發出故障信號。

  • 過負荷保護 當任一相電流大于過負荷電流定值時,啟動過負荷保護。

  • CT斷線告警 設有穩態CT斷線告警和暫態CT斷線告警的功能。

  • 通訊功能 MODBUS通訊規約的RS485和CAN通訊功能。

  • 負序電流保護 產生負序電流來實現三相電流不平衡保護。

  • 保護項目 定值名稱 定制范圍 單位
    過流一段(速斷)保護 電流定值 0~100(保護電流二次測量量程) A
    時間定值 0~600 S
    過流二段(限時速斷)保護 電流定值 0~100(保護電流二次測量量程) A
    時間定值 0~600 S
    過流三段(定時限速斷)保護 電流定值 0~100(保護電流二次測量量程) A
    時間定值 0~600 S
    反時限過流保護 電流定值 0~100(保護電流二次測量量程) A
    時間系數 0.05~1.00
    特性曲線 Extr/very/Norm/Long
    后加速保護 電流定值 0~100(保護電流二次測量量程) A
    時間定值 0~600 S
    過負荷保護 電流定值 0~100(保護電流二次測量量程) A
    時間定值 0~600 S
    負序電流保護 電流定值 0~100(保護電流二次測量量程) A
    時間定值 0~600 S
    零序電流保護 電流定值 0~6.00(零序電流二次測量量程) A
    時間定值 0~600 S
    重合閘保護 時間定值 0~600 S
    反時限Ix過流保護 電流定值 0~100(輔助電流二次測量量程) A
    時間系數 0.05~1.00
    特性曲線 Extr/very/Norm/Long
    定時限Ix過流保護 電流定值 0~100(輔助電流二次測量量程) A
    時間定值 0~600 S
    工作電源
    電壓范圍 85~264V(交流或直流)
    正常功耗 10W
    最大功耗 20W
    電源跌落 200ms
    輸入保險 4A
    隔離耐壓 3kV
    交流電流回路
    額定電流 5A
    功率消耗 <0.5VA
    過載能力 2倍額定電流(連續工作),10倍額定電流(允許10s),40倍額定電流(允許1s)
    隔離耐壓 4kV
    自供電電流回路
    額定電流 5A
    功率消耗 <0.5VA
    過載能力 1.2倍額定電壓,連續工作
    隔離耐壓 2kV
    開關量輸入回路
    額定電壓 48VDC(由裝置內部電源提供)
    分辨率 <1ms
    隔離耐壓 4kV
    繼電器輸出回路
    分斷電壓 250VAC、220VDC
    分斷功率 1250VA交流或120W直流(電阻性負載),500VA交流或75W直流(電感性負載)
    工作電流 5A,連續工作
    隔離耐壓 4kV
    觸點材料 銀上鑲金
    電氣壽命 2,000,000次
    機械壽命 20,000,000次
    環境條件
    正常溫度 -10℃~55℃
    極限溫度 -30℃~70℃
    存儲溫度 -40℃~85℃
    相對濕度 ≤95%,不凝露
    大氣壓力 80~110kPa

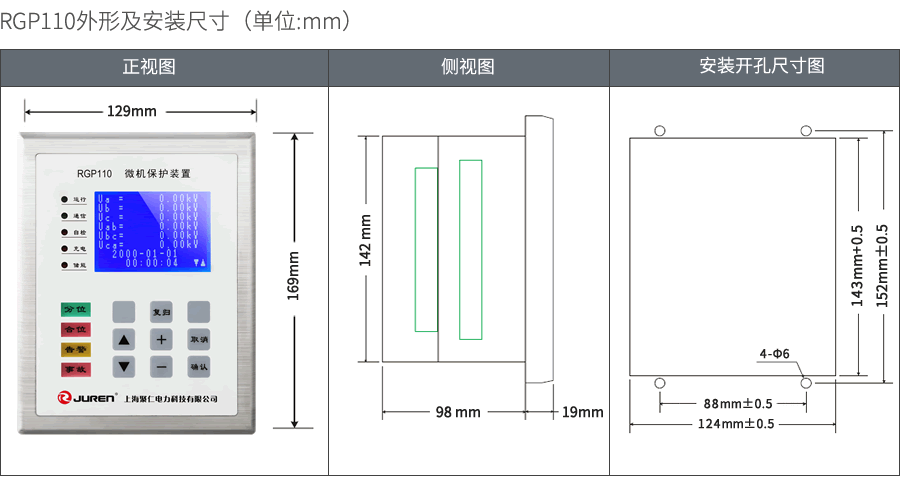

    RGP110無源微機保護裝置外形及安裝尺寸
