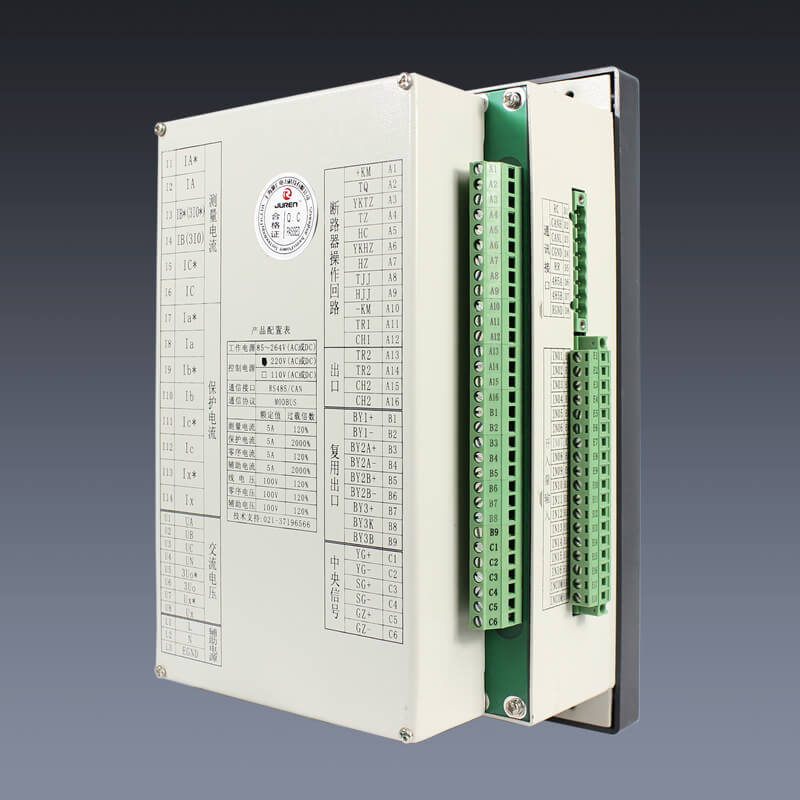

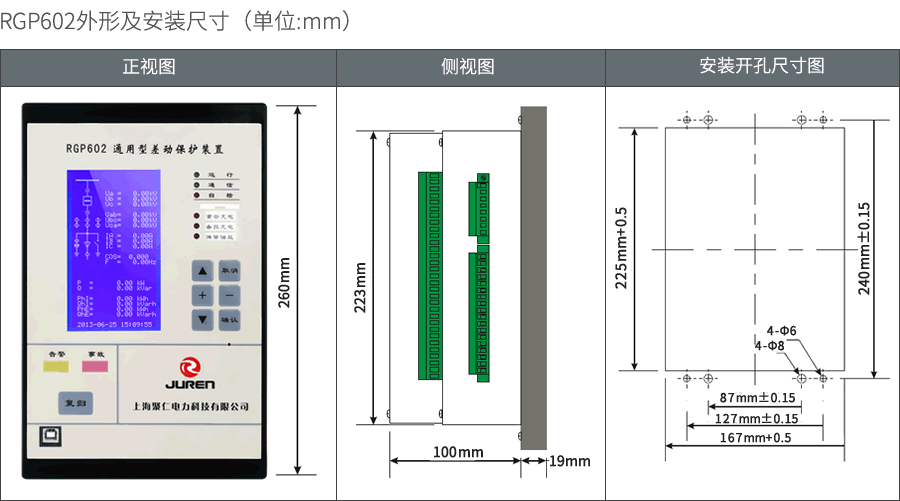

RGP602通用型差動保護裝置

工作電源電壓范圍

85~264V（交流或直流）

控制電源額定電壓

220V（交流或直流）

交流電流回路電流

5A（額定電流為1A的必須在定貨時注明）

通訊接口

RS485/工業CAN口（MODBUS規約）

差動保護功能

兩圈式、三圈式（變壓器），電動機，發電機

測量精度

電壓、電流（0.2級），功率、電度（0.5級）

RGP602差動保護主要特點

通訊支持采用CAN現場總線和RS485總線（MODBUS通訊規約）。

測量 0.2級測量，滿足供電部門計量要求無需選用電力儀表。

32位DSP芯片 TI德州儀器C2000? 處理器突顯差動保護裝置性能。

開關量監視支持16路外部無源接點信號輸入，開關量名稱可由用戶定義。

異常告警在線監視系統的運行狀況，發現異常自動發出告警信號。

裝置自檢具有完善的自檢能力，發現工作異常將自動發出自檢信號。

事件記錄 SOE事件記錄，可記錄發生的100條事件。

人機接口采用帶高亮度藍色背光的液晶，菜單化設計，全中文顯示。

LCD液晶屏顯示

采用3.0寸128*64分辨率，背光圖形液晶,支持中/英文顯示（英文需注明），完善顯示測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。

比率制動特性

RGP602差動保護裝置采用比率制動特性差動保護技術，使差動電流定值隨制動電流的增大而成某一比率的提高。使制動電流在不平衡電流較大的外部故障時有制動作用。

保護功能

保護功能設置整定表

序號	名稱	范圍	說明
01	差流速斷	---/TRE/ALM/TRP	---：不啟用該保護 TRE：保護出口不跳閘，發故障信號 ALM：保護出口不跳閘，發預警信號 TRP：保護出口驅動保護跳閘繼電器發故障信號
02	比率差動	---/TRE/ALM/TRP
03	非電量1	---/TRE/ALM/TRP
04	非電量2	---/TRE/ALM/TRP
05	非電量3	---/TRE/ALM/TRP
06	非電量4	---/TRE/ALM/TRP
07	非電量5	---/TRE/ALM/TRP
08	非電量6	---/TRE/ALM/TRP
09	非電量7	---/TRE/ALM/TRP
10	非電量8	---/TRE/ALM/TRP

保護定值整定表

環境條件
正常溫度	-10℃～55℃
極限溫度	-30℃～70℃
存儲溫度	-40℃～85℃
相對濕度	≤95%，不凝露
大氣壓力	80～110kPa
工作電源
電壓范圍	85～264V（交流或直流）
正常功耗	<5W
最大功耗	<20W
電源跌落	200ms
上電沖擊	4A
隔離耐壓	3kV
控制電源
額定電壓	220V（交流或直流）（額定電壓為110V的必須在定貨時注明）
過載能力	70％～120％額定電壓，連續工作
隔離耐壓	4kV
交流電流回路
額定電流	5A（額定電流為1A的必須在定貨時注明）
功率消耗	<0.5VA/每相
過載能力	2倍額定電流，連續工作，10倍40倍為10s、1s
隔離耐壓	4kV
交流電壓回路
額定電壓	100V（線電壓）或100/√3（相電壓）
功率消耗	<0.5VA/每相
過載能力	2倍額定電壓，連續工作
隔離耐壓	4kV
開關量輸入回路
額定電壓	24VDC（由裝置內部電源提供）
功率消耗	每回5mA（IN01～I(xiàn)N16）
過載能力	<1ms
隔離耐壓	4kV
繼電器輸出回路
分?jǐn)嚯妷?/td>	250VAC、220VDC
分?jǐn)喙β?/td>	1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載）
工作電流	5A，連續工作
隔離耐壓	4kV
動作時間	<5ms
觸點材料	銀上鑲金
電氣壽命	2,000,000次
機械壽命	20,000,000次
測量精度
電流、電壓	0.2級
功率、電度	0.5級
頻率	<0.02Hz
