RELR-3DS漏電保護繼電器

文章類別：RELR型漏電繼電器

文章概述

產品型號：RELR-3DS漏電繼電器
動作電流：0.03~3A可調
動作時間：0.2S~2S可調
安裝方式：導軌安裝

產品分類

詢價留言

文章詳情
產品分類
相關文章

RELR-3DS可調漏電繼電器

RELR-3DS適用于交流電壓線路中做有無中性點漏電保護。可與帶分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號燈等各種聲光指示器件結合組成漏電報答裝置。RELR-3DS漏電繼電器體積小、安裝使用方便，動作值固定分檔可調，動作可靠，連續供電穩定，操作簡易。能適應各地用戶，可以用來對線路進行接地故障保護，防止由于接地故障電流引起的設備事故或電氣火災，也可用來對人體觸電解除提供間接觸電保護。適用于電源系統中心點直接接地的低壓配電系統。是安全使用的網改較理想的產品，RELR-3DS動作時間分快速型和延時型，配合使用時對干線和支線進行分級選擇保護。

RELR-3DS漏電繼電器型號分類及含義

主要特點

■基于MCU的密集型設計；
■用于電動機和配電系統的接地保護；
■采用零序電流檢測法；
■TEST鍵提供力一個手動的自檢功能；
■接地電流和跳閘延遲時間是分別調整的；
■綠色LED指示已建立電源，紅色LED指示已跳閘；
■EXTRESET具有遠方復歸功能；
■TEST具有遠方試驗功能。
RELR-3DS特點

RELR-3DS動作電流和不驅動時間

型號	動作電流	動作時間	動作電流精度	互感器孔徑
RELR-1DS	0.03~3A可調	0.2S~2S	80%~100%	25mm
RELR-2DS	0.03~3A可調	0.2S~2S	80%~100%	45mm
RELR-3DS	0.03~3A可調	0.2S~2S	80%~100%	100mm

主要技術參數

額定參數
控制電壓	AC220V；DC12V、24V、48V
漏電動作電流	0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可調
動作時間	0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可調
動作電流精度	80%~100%
互感器孔徑	25mm、45mm、100mm
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

可調漏電繼電器外形及開孔尺寸

可調漏電繼電器操作說明

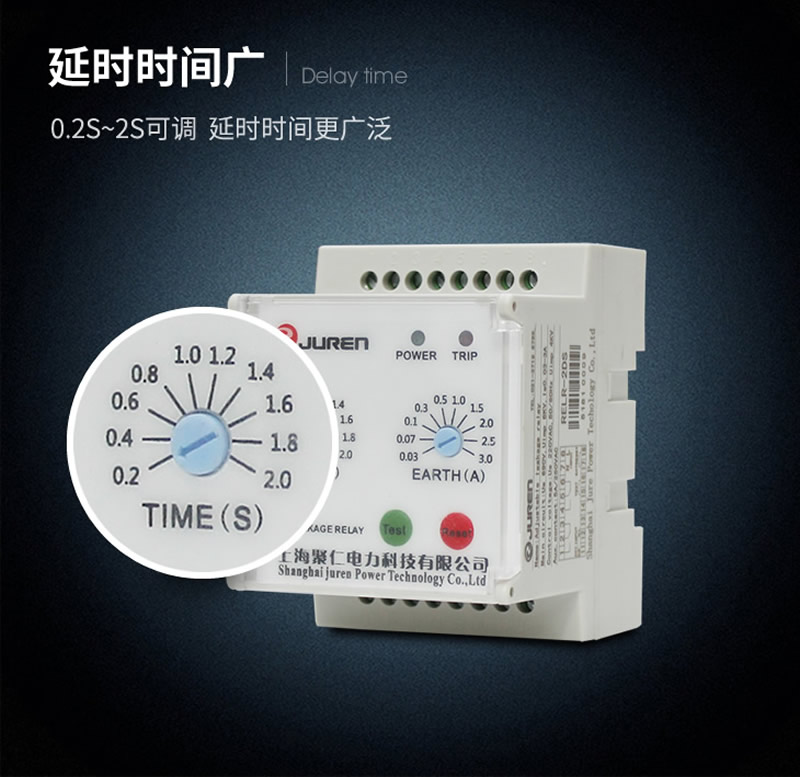

■TIME是跳閘延時旋鈕，用來調節跳閘延遲時間；
■EARTH是漏電電流調節旋鈕，用來調整檢測漏電電流的大小；
■TEST是自動檢測按鈕，常按TEST鍵,當時間超過TIME設定值時,繼電器會動作跳閘；
■RESET是復位鍵，繼電器動作跳閘后，按下RESET鍵繼電器復位。

RELR-3DS接線示例圖

漏電繼電器零序電流互感器參數選型表

型號	開口尺寸	較大額定電流參考值(A)	額定電壓(V)
Y-25	Φ25mm	0~100	690、660、380
Y-45	Φ45mm	0~200
Y-100	Φ100mm	0~630
注：特定產品需提前溝通注明
