SRTT-24VDC-4H-D通電延時時間繼電器

文章類別：SRTT型時間繼電器

文章概述

產品型號：SRTT-24VDC-4H-D時間繼電器
延時類型：通電延時繼電器
延時觸點：4常開
額定電壓：DC24V

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

SRTT-24VDC-4H-D時間繼電器為通電延時繼電器適用于交流電壓90V~280V，直流電壓24V~220V的自動控制電路中。時間繼電器作為斷電延時動作的元件，用于交流或直流保護和自動控制裝置中，使被控元件得到所需延時。其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，是老式時間繼電器更換的理想產品，SRTT-24VDC-4H-D采用靜態集成電路具有整定范圍更大、級差小、觸點容量大、整定直觀方便等優點。

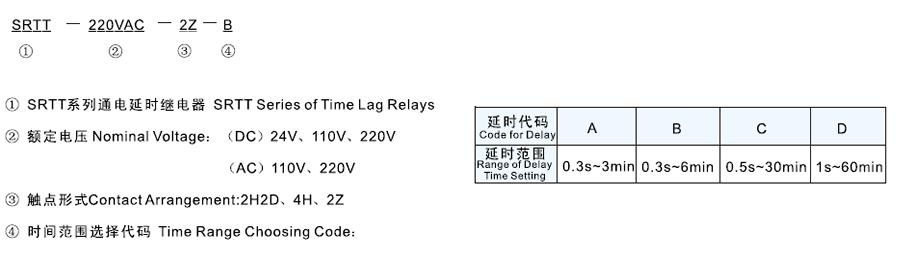

型號及含義

SRTT-24VDC-4H-D主要特點

●采用撥碼整定，具有整定方便、級差小、整定范圍寬等特點。
●延時范圍廣，有0.3秒~3分、0.3秒~6分、0.5秒~30分、1秒~60分可選。
●采用集成電路和進口元器件，穩定性和可靠性更高。
●SRTT-24VDC-4H-D繼電器動作后，利用觸點自保持，繼電器觸點無抖動，抗干擾能力強。
●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

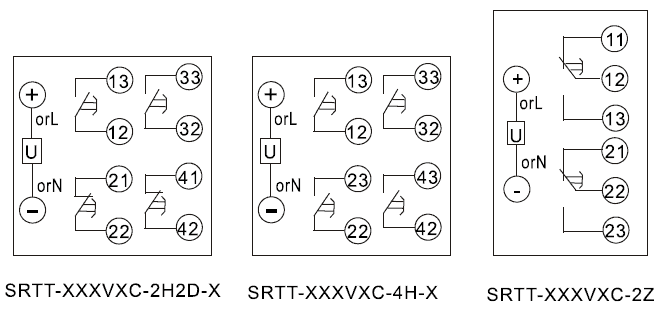

接線圖

SRTT-24VDC-4H-D技術參數

額定參數
直流額定電壓	24V、110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
延時范圍	0.3秒~3分、0.3秒~6分、0.5秒~30分、1秒~60分
延時精度	±10%（較大延時整定值<1秒時）
返回時間	≤20mS
功耗	≤5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
