WY-31B4過電壓保護繼電器

文章類別：WY-30型電壓繼電器

文章概述

產品型號：WY-31B4電壓繼電器
輸入電壓：200VAC
動作類型：過電壓保護
安裝方式：導軌安裝

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

WY-31B4電壓繼電器是具有帶延時功能的電壓型繼電器，適用于發電機、變壓器、變電線路的繼電保護裝置中，作為過電壓或欠電壓閉鎖的動作元件。WY-31B4采用靜態集成電路型電壓繼電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

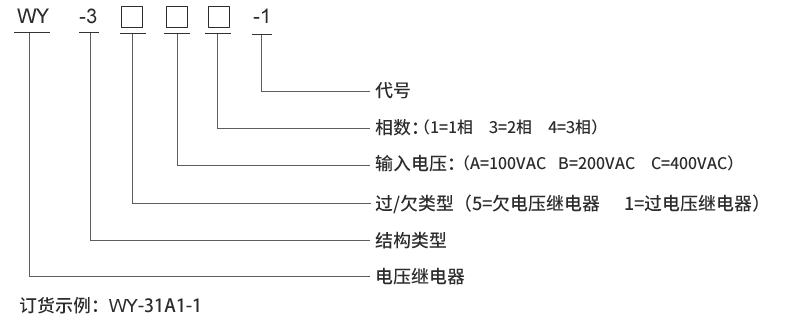

WY-31B4型號及其含義

主要特點

■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。
■精度高、級差小為1V、誤差小。
■可靠性高，無抖動，無拒動，動作快，返回系數高。

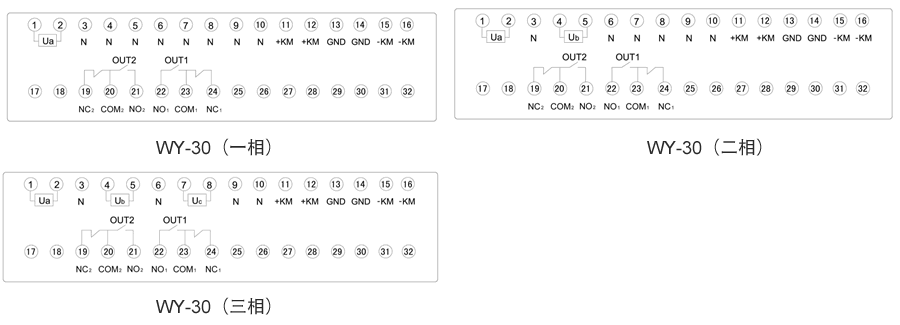

WY-31B4接線圖

工作原理

WY-31B4電壓繼電器的主要構成元件是集成運算放大器。集成運算放大器具有大于10⁴的開環放大倍數和極小的失調電壓、電流，是構成靜態型繼電器保護比較好的器件。交流電流經交流變換器變換成該繼電器所需要的交流電壓；再經50Hz帶通濾去掉50Hz以外的諧波；然后通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓UZ再送入電平檢測器與比較電壓UB進行比較；然后通過驅動，作用于出口繼電器J。

WY-31B4技術參數

額定參數
輔助電源	DC：88V~370V，AC：85V~265V
交流額定電壓	100V、200V、400V
電壓整定范圍	0.1~1.0Un
過電壓返回系數	0.9
欠電壓返回系統	1.1
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
