DY-37低電壓繼電器

文章類別：DY-30型電磁式電壓繼電器

文章概述

產品型號：DY-37
額定電壓：AC48V、110V、220V
觸點形式：2常開1常閉
整定范圍：40V~160V

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

DY-37電壓繼電器用于發電機、變壓器及輸電線路的電壓升高（過電壓保護）或電壓降低（低電壓閉鎖）的繼電保護回路中。

工作原理

■繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定范圍變化一倍。
■繼電器名牌的刻度值及額定值足線圈并聯時的(以V為單位)。轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。
■DY-37電壓繼電器：對于過電壓繼電器，電壓升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電壓降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合，對于低電壓繼電器，當電壓降低到整定電壓時，繼電器就動作，動合觸點斷開，動斷觸點閉合。

DY-37整定電壓及返回系數

型號	動作類型	返回系數	較大整定值	整定電壓
DY-31	過電壓繼電器	>0.8	60V	15V~60V
DY-32	過電壓繼電器	>0.8	200V	50V~200V
DY-33	過電壓繼電器	>0.8	200V	50V~200V
DY-34	過電壓繼電器	>0.8	400V	100V~400V
DY-35	低電壓繼電器	<1.25	48V	12V~48V
DY-36	低電壓繼電器	<1.25	160V	40V~160V
DY-37	低電壓繼電器	<1.25	160V	40V~160V
DY-38	低電壓繼電器	<1.25	320V	80V~320V
DY-32/60C	過電壓繼電器	>0.8
DY-34/60C	過電壓繼電器	>0.8

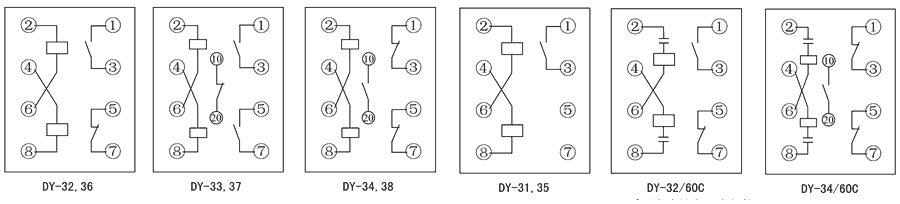

接線圖

DY-37技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	48V、110V、220V可選
過電壓動作時間	<0.04s
低電壓動作時間	<0.15s
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
