JD3-100/234漏電繼電器

文章類別：JD3型漏電繼電器

文章概述

產品型號：JD3-100/234漏電繼電器
觸點形式：1常開1常閉
動作電流：50-500mA分擋或可調

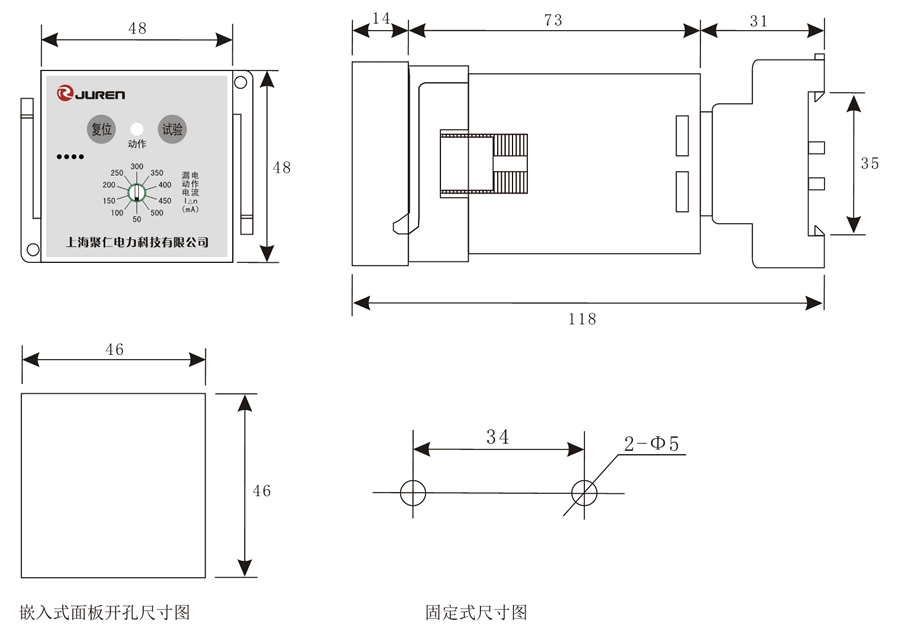

安裝方式：導軌安裝

產品分類

詢價留言

文章詳情
產品分類
相關文章

JD3-100/234漏電繼電器概述

JD3-100/234漏電繼電器適用于交流電壓至660V或更高的TN、TT、和IT系統，頻率為50Hz。通過零序電流互感器檢測出超過整定值的零序（剩余）漏電電流。該繼電器與分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號等各種聲光器件結合組成漏電報警裝置。JD3-100/234漏電繼電器采用導軌安裝，具有動作可靠、連續供電穩定且操作簡易。能適應各地用戶，可以用來對線路進行接地故障保護，主要用來防止由于接地故障電流引起的設備事故或電氣火災，也可用來對人體觸電解除提供間接接觸保護。

工作原理

JD3-100/234屬于電子式電流動作型漏電繼電器，主要由零序電流互感器、電子線路、試驗回路及出口繼電器組成其。工作原理如下：穿入主線路的零序互感器，在主線路沒有漏電的情況下，矢量和等于零或極微，當主線路上有漏電或人觸電時，零序互感器就感應到一個不平衡的電流矢量和信號，零序電流互感器的電路發生對地漏電時iA+iB+iC≠0。送入主機進行放大后，檢測漏電流是否超過整定值，并把結果送入執行機構來執行。此時零序電流互感器會產生一個感應信號，此信號經電子線路處理，當漏電電流達到動作值時，使可控硅導通觸使繼電器動作，利用繼電器常開、閉點控制主線路斷路器或接觸器斷開，切除故障線路達到保護的目的。試驗回路由電阻與按鈕等元件組成，按下試驗按鈕，有一電流流過互感器，相當于主線路有漏電電流，指示燈亮，出口繼電器就應能動作。按下復歸按鈕，燈滅，出口繼電器返回。
RT-L系列可調漏電繼電器型號分類

主要技術參數

額定參數
動作電流	30~300mA范圍可調，50~500mA范圍可調
快速型動作時間	<0.1S
延時型動作時間	0.1S、0.2S、0.5S可選
額定剩余不動作電流	50%
復歸方式	手動復歸

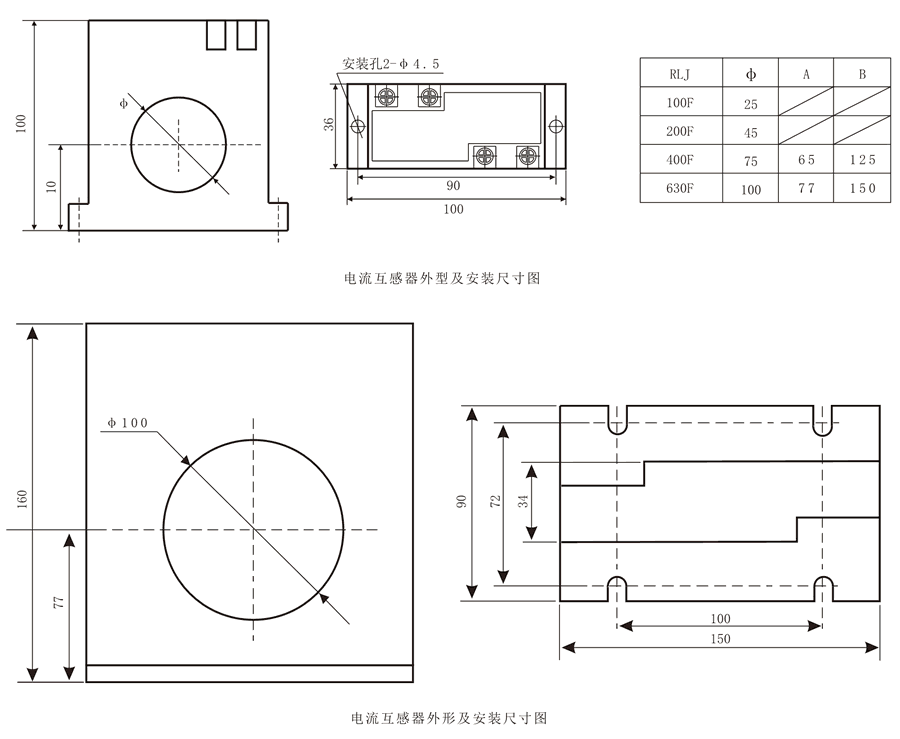

互感器孔徑	25mm，45mm，100mm，150mm、200mm或方形非標
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
