JSL-11定時限過流繼電器

文章類別：JSL-10型定時限過流繼電器

文章概述

產品型號：JSL-11
功能類型：定時限過流繼電器
觸點形式：1常開
額定電壓：24、48V、110V、220V（AC/DC）
整定范圍：2A~9.9A

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

JSL-11定時限過流繼電器又稱為定時限電流繼電器，作為繼電保護元件主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。JSL-11采用CMOS集成電路進行運算和比較，具有數碼整定精度高、整定范圍寬、整定方便、動作速度快、返回系數高、功耗低的特點。

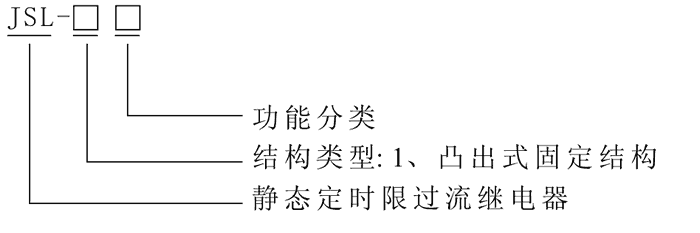

型號及含義

JSL-11整定范圍及返回系數

型號	啟動電流整定	速動倍數整定	延時整定范圍	返回系數
JSL-11	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JSL-12	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JSL-13	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JSL-14	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JSL-15	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JSL-16	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9

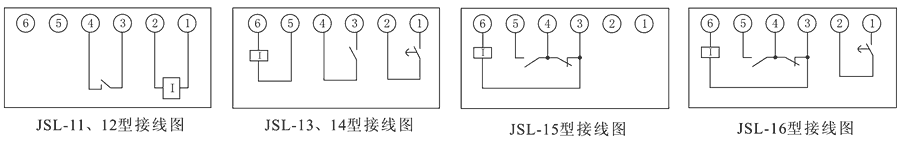

接線圖

JSL-11技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
啟動電流整定范圍	2A~9.9A，級差0.1A
電流速動倍數整定范圍	2倍~9.9倍，級差0.1倍
延時時間整定范圍	0.05s~9.99s，級差0.01s
速動動作時間	1.2倍速動電流<50ms
返回系數	>0.9
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
