  • 逆功率防逆流保護裝置

    逆功率防逆流保護裝置概述 逆功率防逆流保護裝置是針對低壓配電網側的光伏并網發電系統,一般稱之為逆功率保護裝置或者防逆流裝置。當光伏發電量大于負載時,此時電網開關會有反方向的電流入電網,此時則需要逆功率保護裝置。即光伏并網系統所發的電由本地負荷消耗,多余的電不允許通過低壓配電變壓器向上級電網逆向送電。逆功率保護裝置通過實時監測配電變壓器低壓出口側的電壓、電流信號來調節系統的發電功率,從而達到光伏并網系統的防逆流功能。簡單來說,逆功率防逆流保護裝置最終目的可以說就是“自發自用,余電不上網”,光伏并網后未用完的電量不會反送電。

    逆功率保護裝置的主要功能 一般情況下,光伏并網方式可分為配電側并網和輸電側并網。當以輸電側并網的方式中,電只進入輸電網,系統一般不會有防逆流的要求,因?yàn)檫@就是完全的逆流方式。但如果是以配電側并網的方式中,若要求光伏所發電量都被本級電網的用電設備使用,不進入上級電網,那么就需要具備逆功率保護的防逆流裝置了。

    逆功率保護裝置配置要求 主要針對低壓配電網側的光伏并網發電系統,一般認為光伏發電功率不大于并網側上級配電變壓器容量的20%是合適的。目前,電網公司通常要求光伏并網系統為不可逆流發電系統,即光伏并網系統所發的電由本地負荷消耗,多余的電不允許通過低壓配電變壓器向上級電網逆向送電。在并網發電系統中,由于外部環境是不斷變化的,為了防止光伏并網系統逆向發電,系統需要配置1套防逆流保護裝置。通過實時監測配電變壓器低壓出口側的電壓、電流信號來調節光伏發電系統的發電功率,從而達到光伏并網系統的防逆流功能,其原理圖如下所示。

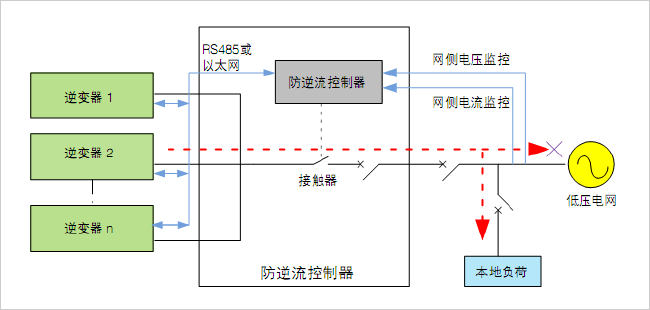

    逆功率防逆流保護裝置工作原理圖

    逆功率保護裝置的工作原理 如果光伏發電的功率<負荷的功率,說明光伏發電無法滿足負載需求的情況下,仍然有部分電流從400V電網流向負荷,防逆流保護裝置無需要工作。如果光伏發電的功率>負荷的功率,說明光伏發電已經大于負載需求的情況下,會有部分電流流向400V電網負荷,此時逆功率保護裝置開始工作。
