前言

目前在高壓配電領域，接觸式高壓帶電顯示器裝置采用的是預先在感性區域內固封一個屏蔽環，屏蔽環上預留一個標準的接線口，接觸式帶電顯示器裝置通過引出的屏蔽連接線和屏蔽環上預留的標準接線口對接，在感應電壓帶電運行狀態時，顯示窗指示燈發亮，顯示帶電狀態。由于這種屏蔽環由直徑0.5mm粗網狀特殊材料，特殊工藝制成，因此對屏蔽環這個零件來說要求特別高，并且要固封在某個感應部位，給該零件的固封模具設計要求也很高，在固封的時候放置屏蔽環狀態也有很高要求，固封出來的產品經過加熱冷卻以后，部分屏蔽環會失效，造成了整個固封產品報廢，這樣屏蔽環無論在生產，加工，制造方面都要求非常高，而且也容易失效，并且會造成產品局放過大，影響電氣性能。接觸式高壓帶電顯示器裝置通過這種讀取信號方式時，有時會產生取樣電壓過高，燒壞帶電顯示器指示燈，并且許多功能缺失，不能和自動化配電設備對接。而采用感應式的高壓帶電顯示器其設備不與高壓帶電體直接連接，主要通過感應電場信號，并準確的反映高壓帶電體的帶電情況，并具備可靠的閉鎖功能。是戶內高壓電氣設備中 用來防止誤入帶電間隔和電氣誤操作的理想產品。

特點

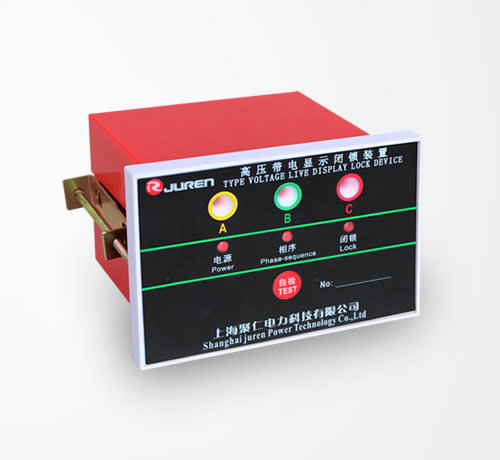

非接觸感應式高壓帶電顯示器裝置，其結構包括傳感器，顯示器，其中傳感器通過屏蔽連接線和顯示器連接，主要有以下特點：
1、傳感器采用外置捆綁式安裝，安裝簡單快捷；
2、傳感器與高壓一次元件沒有直接接觸，不會影響高壓元件電氣性能；
3、感應式高壓帶電顯示閉鎖裝置能夠準確判斷帶電情況。系統中高壓帶電時，接觸式高壓帶電裝置能可靠閉鎖并指示，當任意一相或兩相失電時，能準確指示帶電相，接觸式高壓帶電閉鎖裝置不會解鎖。
4、感應式高壓帶電顯示裝置能對軟、硬件系統進行自檢，可防止由于硬件損壞及內部故障而造成的誤指示。當主機檢測到有外接電源時電源指示燈長亮指示，當沒有外接電源時，主機電源指示燈閃爍指示。

作用

利用高壓電場與傳感器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）取樣供顯示，傳感器共三支，分別接在“A、B、C”三相母線，與高壓帶電體無直接接觸，并保持一定的安全距離。它接受高壓帶電體電場信號，并傳送給顯示器工作電源。當設備帶有運行電壓時，該顯示器三相指示燈發光，指示高壓設備帶電，在系統發生接地故障時，該接地故障的一相指示燈也會自然熄滅。
